前言
随着IP網絡的蓬勃發展，在IP網絡實現寬帶化并由此帶來時延特性的改善以後，業務的多樣化是必然的趨勢。各種業務包括數據、語音、圖像、視頻都承載在IP之上，通信網、數據網、企業網全面走向IP化。基于IP的各種應用需求，包括監測、審計、流量分析等，也演變得日益複雜，需要(yào / yāo)引入各種新的有針對性的産品和(hé / huò)解決方案。
ExProbe作爲(wéi / wèi)恒爲(wéi / wèi)科技主打IP流量采集應用的産品，爲(wéi / wèi)各種業務應用提供了(le／liǎo)可行的解決方案。
産品概述
網絡采集分流設備ExProbe具有端口密度高、工作模式豐富、高性能部署靈活、管理維護方便等特點，能夠适應多種應用環境，按照需要(yào / yāo)實時爲(wéi / wèi)網絡态勢感知、網絡業務分析器、信令分析儀等設備提供網絡通訊數據。
ExProbe提供強大的智能選流和(hé / huò)多路監測功能，支持多端口數據标記、彙聚、過濾、數據包多份複制輸出或者負載均衡分流輸出，特别适合鏈路數量多、網絡流量大、密集度高的複雜應用環境。ExProbe采集分流器完全超越了(le／liǎo)普通網絡采集器，将分路器、過濾分析設備、負載均衡設備合而爲(wéi / wèi)一(yī / yì ／yí)，爲(wéi / wèi)網絡安全、協議分析和(hé / huò)信令檢測系統提供了(le／liǎo)便捷高效的數據采集解決方案。
● 端口可以靈活配置爲(wéi / wèi)輸入和(hé / huò)輸出接口
● 全雙工線速流量處理能力。使用FPGA芯片實現流量的線速處理，即使在全線速的情況下也不會丢包
● 支持全流量彙聚，可将所有端口的流量彙聚後再進行處理和(hé / huò)同源同宿輸出
● 提供詳細的端口流量統計計數器
● 支持流量複制，可以将流量按端口、過濾規則等條件輸出多份
● 支持GTP、GRE等隧道協議，支持按内層IP分流
● 強大的數據包分類處理功能，根據輸入端口、五元組、特征字段以及應用協議類等各種特征對數據包進行分類處理
● 支持多種流量監測模型，提供多接口合一(yī / yì ／yí)彙聚監測、一(yī / yì ／yí)分多複制監測、上下行分離監測以及負載均衡同源同宿分流輸出監測
● 支持高精度時間戳标記
● 友好的管理界面，提供完善的命令行管理、WEB頁面管理和(hé / huò)SNMP管理接口
● 提供詳細的多等級系統日志功能
● 支持多設備級聯和(hé / huò)協同管理功能，爲(wéi / wèi)多個設備的協同工作和(hé / huò)管理提供方便
典型方案介紹
3.1 IDC内容審計監測系統

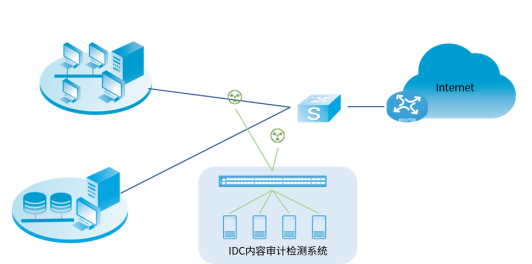

圖3 IDC内容審計監測系統示意圖
● 支持各種以太網鏈路流量采集，包括10M/100M/1000M/10G以太網鏈路；
● 流量過濾功能，可以識别HTTP、Email等業務相關的内容流量，丢棄無用流量，從而降低業務系統的流量壓力；
● 保持數據完整性的負載均衡轉發，使具有内容相關性的數據包轉發到同一(yī / yì ／yí)台處理設備；
3.2 GPRS移動網絡信令監測及内容監測系統

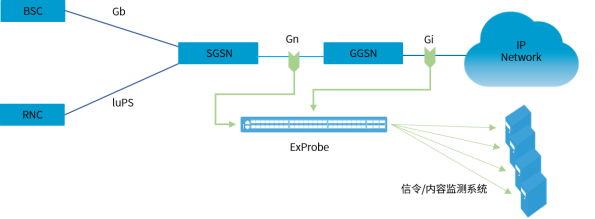

圖4 GPRS網絡信令監測及内容監測系統示意圖
● 支持GTPv0和(hé / huò)GTPv1；
● 可以通過五元組規則對GGSN/SGSN的IP地(dì / de)址，GTP-C、GTP-U、DNS、Radius、GRE等協議進行分類和(hé / huò)過濾；
● 可以通過自定義規則對封裝在GTP-U内T-PDU的IP地(dì / de)址進行匹配和(hé / huò)過濾；
● 可以通過自定義規則對封裝GRE内的IP包進行過濾和(hé / huò)匹配；
● 支持按照T-PDU的SIP、DIP和(hé / huò)SIP+DIP進行負載均衡分流轉發；
● 支持按照GRE封裝内IP包的SIP、DIP和(hé / huò)SIP+DIP進行負載均衡分流轉發；
● 支持靈活的流量分類複制，可以把任意分類流量從多個端口複制輸出，同一(yī / yì ／yí)輸出端口上複制流量（如GTP-C）和(hé / huò)負載均衡分流流量（如GTP-U）可以疊加；
● 支持IP分片處理，确保IP分片包正确匹配和(hé / huò)轉發；
● 支持10ns級精确度的時間戳，支持NTP時間同步，可選GPS時鍾信号輸入方式；
● 支持SNMP網管；
3.3 CDMA移動網絡信令監測及内容監測系統
圖5 CDMA網絡信令監測及内容監測系統示意圖
● 支持R-P接口的A10/A11協議；
● 可以通過五元組規則對PCF/PDSN的IP地(dì / de)址，A10、A11、Radius等協議進行分類和(hé / huò)過濾；
● 支持對A10數據按照GRE-Key進行負載均衡分流轉發；
● 支持對A11數據按照Session Specific Extension中的Key進行負載均衡分流轉發；
● 同一(yī / yì ／yí)Key值的A10和(hé / huò)A11數據從同一(yī / yì ／yí)輸出端口輸出。
● 支持靈活的流量分類複制，可以把任意分類流量從多個端口複制輸出，同一(yī / yì ／yí)輸出端口上複制流量（A11）和(hé / huò)負載均衡分流流量（如A10）可以疊加；
● 支持IP分片處理，确保IP分片包正确匹配和(hé / huò)轉發；
● 支持10ns級精确度的時間戳，支持NTP時間同步，可選GPS時鍾信号輸入方式；
● 支持SNMP網管；
3.4 企業網、校園網流量分析及IDS集群系統
圖6 内容監控及流量分析系統示意圖
● 支持分光或端口鏡像方式對各種以太網鏈路流量進行采集并分流，包括10M/100M/1000M/10G以太網鏈路；
● 支持按數據包特征進行分流過濾及負載均衡轉發，可作爲(wéi / wèi)内容監控及流量分析系統的流量采集前端平台；
● 也可作爲(wéi / wèi)IDS系統的分流設備，支持多種分流轉發方式，爲(wéi / wèi)大流量下的IDS系統提供引擎集群解決方案；
3.5 運營商網絡流量分析及增值業務系統

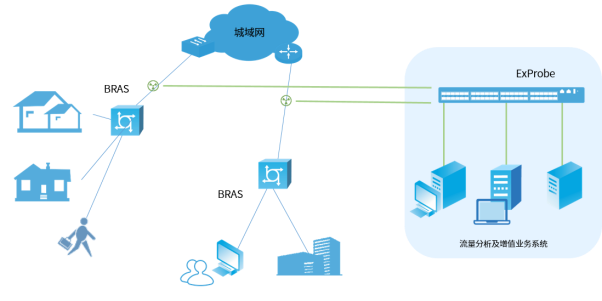

圖7 流量分析及增值業務系統示意圖
● 适用于一(yī / yì ／yí)條或多條BRAS及認證服務器上行鏈路采集寬帶用戶流量，爲(wéi / wèi)各種互聯網增值業務提供前端數據采集及過濾分流，如綠色上網、信息推送、用戶行爲(wéi / wèi)分析、非法共享、非法VOIP檢測等。
● 可針對不同業務類型所需要(yào / yāo)的不同流量内容進行過濾轉發，以降低業務系統 的流量壓力；
● 可爲(wéi / wèi)大流量業務提供保持數據完整性的負載均衡，将單機系統擴展爲(wéi / wèi)多機分布處理；
總結
ExProbe作爲(wéi / wèi)全面支持IP業務的應用前端，發展形成了(le／liǎo)一(yī / yì ／yí)整套的系統解決方案，很好的滿足了(le／liǎo)該領域各種複雜應用需求。
