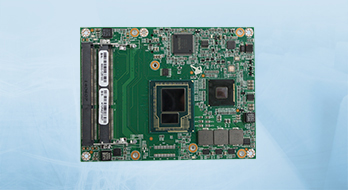

CMB710：COM Express模塊
CMB710是基于第四代Intel® i7 處理器設計開發的COM模塊，支持雙通道DDR3 SODIMM插槽。CMB710 接口符合COM Express Type 6标準，通用性強，可以直接用于标準COM Express Type 6載闆。
COM-E 規格 | COM Express® Basic Module COM Express® R2.1 Type 6 |
尺寸 | 125 mm x 95 mm (4.92" x 3.74") |
處理器 | Intel® Core™ i7-4850EQ Processor (6M Cache, 1.6 GHz) 47 W Intel® Core™ i7-4700EQ Processor (6M Cache, 2.4 GHz) 47 W |
芯片組 | QM87 |
内存 | 雙通道SODIMM DDR3 1600MHz 支持ECC 整闆最高支持32GB内存(部分CPU型号支持最高16GB) |
BIOS | 128Mbit SPI Flash Insyde UEFI BIOS支持AMT 9.0 |
硬件監控 | 支持電壓監控、溫度監控和(hé / huò)自動風扇轉速控制 |
顯示 | VGA最高支持1920 x 1200@60Hz分辨率 2路DDI接口可配置爲(wéi / wèi)HDMI/DVI/DisplayPort |
外圍總線 | SMbus LPC 1路PCIe3.0x8(1x8或者2x4） 1路PCIe3.0x1(Lane5) 6路PCIe2.0x1(Lane0,1,2,3,4,6) |
網絡接口 | 芯片組内置GbE MAC配合Intel® i217 支持10/100/1000 Mbps |
存儲 | 4路SATA3.0 1路USB2.0擴展MicroSD接口 |
I/O | 8路USB2.0 4路USB3.0 2路COM 5 bit GPIO Intel® HD Audio |
TPM | 可選 |
電源 | 工作模式：AT模式 電源輸入：12V: 12V±5%, 5V_SB: 5V±5%,RTC Battery: 2.0-3.3V 功耗：i7-4860EQ(8GB DDR3 1600) ：50W |
環境 | 工作環境參數：0 ~ 45度，不高于3000m 存儲環境參數：-40 ~ 70ºC，不高于5000m 相對濕度：10 ~ 85%不凝露 |
ROHS | RoHS Compliant |

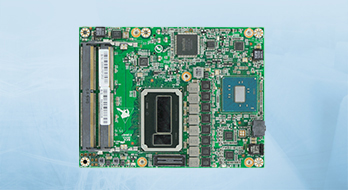

CMB720：COM Express模塊
CMB720是基于第六代IntelE3 或者i7 處理器設計開發的COM模塊，支持雙通道DDR4 SODIMM插槽。CMB720 接口符合COM Express Type 6标準，通用性強，可以直接用于标準COM Express Type 6載闆。
COM-E 規格 | COM Express® Basic Module COM Express® R2.1 Type 6 |
尺寸 | 125 mm x 95 mm（4.92" x 3.74"） |
處理器 | Intel® Xeon® E3-1585L v5 Processor（8M Cache, 3.0 GHz）45 W Intel® Core™ i7-6785R Processor（8M Cache, up to 3.90 GHz）65W |
芯片組 | C236 |
内存 | 雙通道SODIMM DDR4 2133MHz 支持ECC 整闆最高支持32GB内存 |
BIOS | 128Mbit SPI Flash Insyde UEFI BIOS支持AMT |
硬件監控 | 支持電壓監控、溫度監控和(hé / huò)自動風扇轉速控制 |
顯示 | VGA最高支持1920 x 1440 @60Hz分辨率 2路DDI接口可配置爲(wéi / wèi)HDMI/DVI/DisplayPort |
外圍總線 | SMbus, LPC 1路PCIe3.0x16(2x8,1x8或者2x4） 8路PCIe2.0x1(Lane0,1,2,3,4,5,6,7,8) |
網絡接口 | 芯片組内置GbE MAC配合Intel® i219 支持10/100/1000 Mbps |
存儲 | 4路SATA3.0 |
I/O | 8路USB2.0 4路USB3.0 2路COM 8 bit GPIO Intel® HD Audio |
TPM | 可選 |
電源 | 工作模式：AT模式 電源輸入：12V：12V±5%, 5V_SB：5V±5%, RTC Battery：2.0-3.3V 功耗：Intel® Xeon® E3-1585L（8GB DDR4 2133MHz）：60W |
環境 | 工作環境參數：0 ~ 45ºC，不高于3000m 存儲環境參數：-40 ~ 70ºC，不高于5000m 相對濕度：10 ~ 85ºC不凝露 |
RoHS | RoHS Compliant |

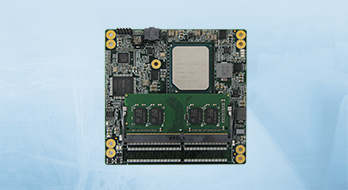

CMC2100：COM Express Compact 标準模塊
CMC2100是基于Intel Atom® C3000 系列處理器設計開發的COM模塊，支持雙通道DDR4 SODIMM插槽。CMC2100 接口符合COM Express Type 6/7标準，通用性強，可以直接用于标準COM Express Type 6/7載闆。
形态 | COM Express Type 6/7 Compact Module |
處理器 | Intel C3000系列處理器 |
内存 | 最大2個SoDIMM DDR4槽位，工作速率2400MT/s 支持ECC |
RTC | 闆載實時時鍾 |
存儲接口 | 2個SATA 3.0 |
網絡接口 | 1路10/100/1000Base-T 2路10G BaseKR/SFI/SGMII 1路SGMII |
USB接口 | 4路USB 3.0 |
PCIe接口 | 1路PCIe3.0x8 4路PCIe3.0x1 |
其他接口 | SMBus，LPC，I2C，GPIO，COM |
操作系統 | Linux開源操作系統 |
最大功率 | <40W |
尺寸 | 95mm x 95 mm |
環境 | 工作環境溫度：-40 ~ 70ºC 存儲環境溫度：-40 ~ 85ºC |
若有更多咨詢，歡迎發送郵件至markerting@embedway.com或緻電熱線400-009-4966。
